什么是Mark点及SMT贴片需要在PCB设计Mark点的重要性

类型：行业资讯  日期：2016/7/2 22:11:50

一、什么是Mark点

Mark点是电路板设计中PCB应用于自动贴片机上的位置识别点。Mark点标记可以是裸铜、清澈的防氧化涂层保护的裸铜。PCB板Mark点也叫基准点，为表面贴装工艺中的所有步骤提供共同的可测量点，保证了SMT设备能精确的定位PCB板元件，因此，Mark点对SMT生产至关重要。

二、Mark点的重要性

mark点是使用机器焊接时用于定位的点。表贴元件的pcb更需要设置mark点，因为在SMT贴片厂大批量生产时，贴片机都是操作人员手动或者机器自动寻找Mark点进行校准。Mark点的选用直接影响到自动贴片机的贴片效率。

Mark点可以分为单板Mark点、拼板Mark点和局部Mark点。在单块板上Mark点可以定位所有电路特征的位置；拼板上可以辅助定位所有电路特征的位置；局部Mark点可以定位单个元件的基准点标记，提高贴装精度，像QFP、CSP、BGA等重要元件等必须有局部Mark。

1.PCB中什么是马克点俗称“马克点”在SMT技术中，为了解决贴片机将元件正确贴装在PCB上，而在PCB上做的精确定位点，贴片机的光学组件通过这两个

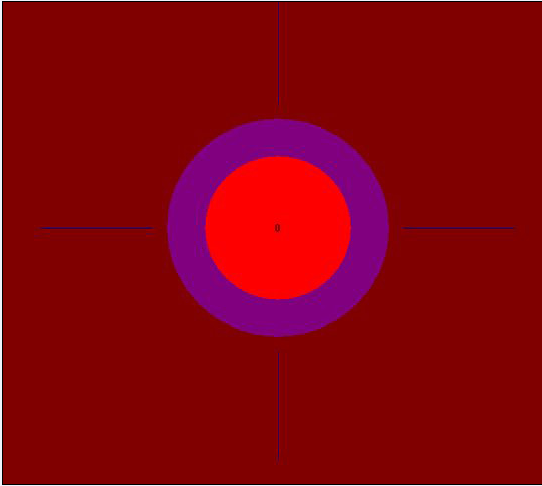

2.用来给动贴片机定位的标识点。实际上就是一单层的特殊焊盘，一般放在PCB每面的对角（非对称），要求有一定大小，周围不能放置器件，以便与背景构成对比，方便机器识别。

点识别判断PCB板的具体位置，通常一块PCB至少有两个BOC标记。
